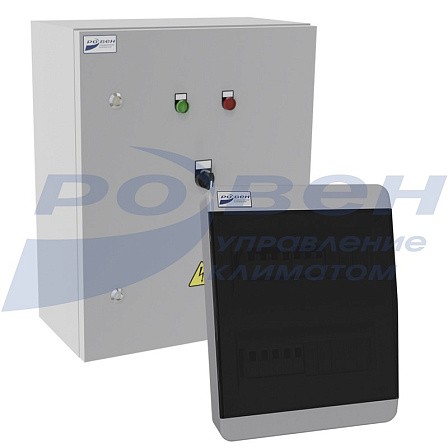

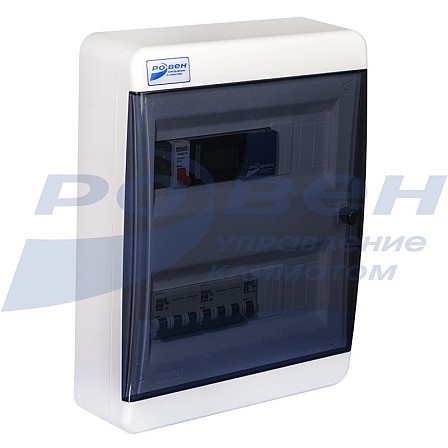

Щиты управления ЩУВВК исполнения base
Щиты управления типа ЩУВВК исполнения base предназначены для управления простыми системами вентиляции с водяным нагревателем и приточным вентилятором.
ЩУВВК исполнения base обладают следующими функциями:
- - управление приточным вентилятором через преобразователь частоты (преобразователь частоты в комплект не входит);
- - поддержание приточной температуры, температуры обратной воды, посредством управления работой смесительного узла;
- - управление приводом заслонки напряжением 220 В с возвратной пружиной;
- - активная система защиты теплообменника от замерзания:
- защита в режиме «пуск»: предварительный прогрев теплообменника перед запуском;
- аварийная остановка системы при температуре обратной воды ниже 8 ºС (настраивается);
- защита в дежурном режиме (система в стопе): автоматическое поддержание температуры обратной воды 18 ºС (настраивается);
- автоматическое включение насоса смесительного узла в постоянный режим работы при температуре наружного воздуха ниже +3 ºС (настраивается) защита цепей питания включаемых устройств от короткого замыкания;
- - остановка работы щита управления по сигналу пожарной сигнализации с контролем защиты теплообменника от замерзания;
- - автоматическое переключение режимов «Зима»-«Лето» по датчику наружной температуры.
- - контроль загрязнения фильтра через датчик давления (в комплект не входит).
Функциональные возможности щитов управления ЩУВВК исполнения base
|
Характеристики |
Параметры и описание |
|
Габаритные размеры (В*Ш*Г), мм |
385*290*102 |
|
Способ управления приточным вентилятором |
Управление вентилятором только через регулятор скорости (не входит в комплект щита, необходимо заказывать отдельно) |
|
Параметры подключаемого смесительного узла |
Насос: напряжение 220 В, максимальный ток 1,2 А Привод крана: напряжение 24 В постоянного тока Управляющий сигнал 0-10 В постоянного тока |
|
Подключаемый привод заслонки |
Напряжение 220 В; Максимальный ток 0,5 А; Тип: привод с возвратной пружиной |
|
Комплектация датчиками температуры |
Да |
|
Тип поддерживаемых датчиков |
NTC10 |
|
Необходимые датчики |
Термостат защиты от замерзания Реле перепада давления (опционально) |
Технические характеристики щитов управления ЩУВВК исполнения base
|
Номенклатура щита |
Напряжение вентилятора, В |
Ток вентилятора, А |
Регулятор скорости |
|
|
min |
max |
|||
|
Iк ЩУВВК-Н1(1,2А)-П (380/0,54 - 8А)/4.1/5.2-base |
3х380 |
0,54 |
8 |
Преобразователь частоты 3х380 |
|
Iк ЩУВВК-Н1(1,2А)-П (380/8,1 -15А)/4.1/5.2-base |
8,1 |
15 |
||
|
Iк ЩУВВК-Н1(1,2А)-П (380/15,1- 20А)/4.1/5.2-base |
15,1 |
20 |
||
|
Iк ЩУВВК-Н1(1,2А)-П (220/0,2 - 0,5А)/1.10/4.1/5.2-base |
1х220 |
0,2 |
0,5 |
Симисторный регулятор в комплекте |
|
Iк ЩУВВК-Н1(1,2А)-П (220/0,51- 2,3А)/1.10/4.1/5.2-base |
0,51 |
2,3 |
||
|
Iк ЩУВВК-Н1(1,2А)-П (220/2,3 - 4,1А)/1.10/4.1/5.2-base |
2,31 |
4,1 |
||
|
Iк ЩУВВК-Н1(1,2А)-П (3х220/0,3 - 9,4А)/4.1/5.2-ПЧ220-base |
3х220 |
0,3 |
9,4 |
Преобразователь частоты Вход 1х220 В Выход 3х220 В |
Щит управления ЩУВВК исполнения base необходимо дополнительно комплектовать регулятором скорости и реле.
Алгоритм выбора щита ЩУВВК исполнения base:
- Определяем номинальный ток и рабочее напряжение вентилятора (указаны на оборудовании или в каталоге);
- По напряжению вентилятора и номинальному току подбираем модель ЩУВВК base из таблицы технических характеристик;
- Выбираем регулятор скорости (при необходимости);
- Комплектуем щит обязательным реле:
- Реле температуры (термостат) типа KP61 – 1 шт.
Примеры подбора щитов управления ЩУВВК исполнения base:
Пример 1:
Задано: Вентилятор канальный VCP-80-50/40-GQ/8D-1,7/750/380.
У данного вентилятора номинальный ток 3,7 А, рабочее напряжение 3х380 В;
Номинальный ток находится в диапазоне от 0,54 А до 8 А, значит нам подходит щит управления Iк ЩУВВК-Н1(1,2А)-П (380/0,54 - 8А)/4.1/5.2-base;
Регулятор скорости подбирается по каталогу. Для данной модели вентилятора подходит преобразователь частоты RW-051 2,2 кВт (333M1009);
Дополнительно щит необходимо доукомплектовать реле:
- Реле температуры (термостат) (KP61) – 1 шт.
В случае контроля загрязнения фильтра добавляем Реле дифференциального давления (PS 500).
Пример 2:
Задано: Вентилятор канальный VCP-80-50/40-GQ/8D-1,7/750/380.
У данного вентилятора номинальный ток 3,7 А при напряжении 380 В, но его можно переключить в работу от напряжения 3 фазы 220 В (соединение обмоток в треугольник), при этом ток у него станет 3,7 А*√3≈ 6,41 А.
После переключения получаем напряжение 3х220 В, а номинальный ток 6,41 А. Номиyfльный ток находится в диапазоне от 0,3 А до 9,4 А, значит нам подходит щит управления Iк ЩУВВК-Н1(1,2А)-П (3х220/0,3 – 9,4А)/4.1/5.2-ПЧ220-base
Регулятор скорости подбирается по каталогу. Для данной модели вентилятора подходит преобразователь частоты RW-051 2,2 кВт (333M1005)
Дополнительно щит необходимо доукомплектовать реле:
- Реле температуры (термостат) (KP61) – 1 шт.
В случае контроля загрязнения фильтра добавляем Реле дифференциального давления (PS 500).
