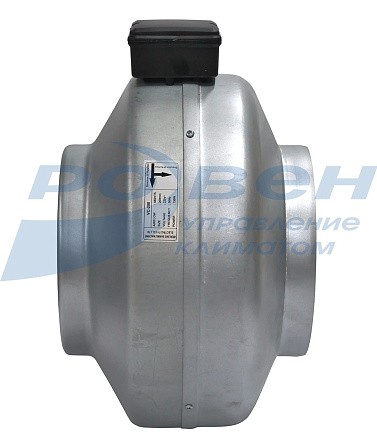

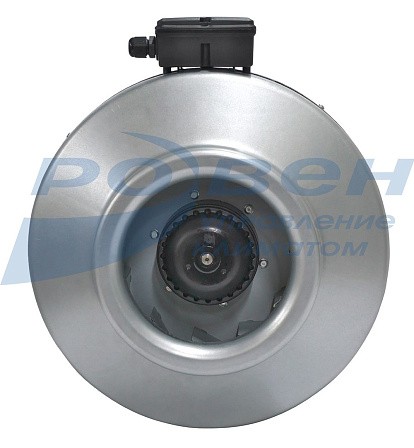

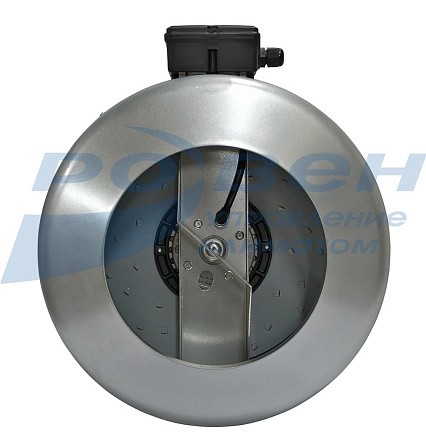

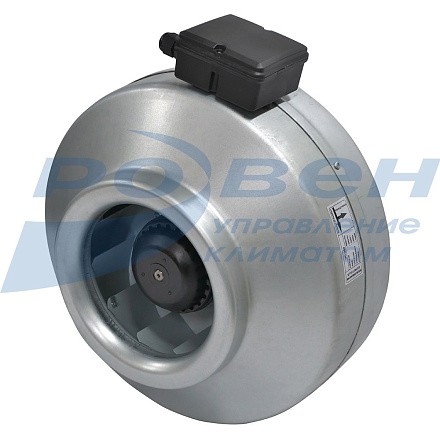

Вентилятор канальный круглый VC
- Корпус из оцинкованной стали
- Установка в любом положении
- Компактная конструкция
- Корпус из оцинкованной стали
- Установка в любом положении
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 54
- Биметаллическая защита двигателя
- Возможна комплектация c кронштейнами
- Температура перемещаемого воздуха от -40°С до +40°С
Вентиляторы предназначены для эксплуатации в условиях умеренного (У) климата 3-й категории размещения по ГОСТ 15150, может ограниченно эксплуатироваться на улице (в местах, в защищенных от прямого воздействия струй воды и пылевых потоков, например под козырьками и навесами), а также в помещении с повышенной влажностью, при температуре окружающей среды от -40°С до +40°С.

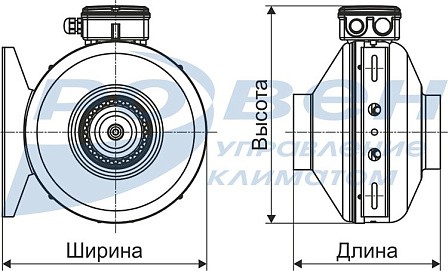

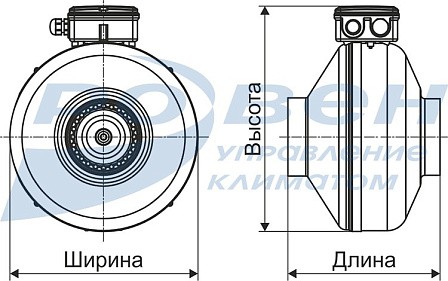

Габаритные и присоединительные размеры (мм)
|
Модель |
A |
B |
C |
D |
E |
Е1 |
F* |
G* |
J* |
|
VC-100 |
97 |
242 |
47 |
195 |
23 |
23 |
170 |
275 |
6,5 |
|
VC-125 |
125 |
242 |
47 |
195 |
26 |
26 |
170 |
275 |
6,5 |
|
VC-160 |
160 |
332 |
47 |
232 |
26 |
26 |
170 |
365 |
6,5 |
|
VC-200 |
198 |
332 |
47 |
228 |
26 |
26 |
170 |
365 |
6,5 |
|
VC-250 |
248 |
332 |
48 |
217 |
30 |
25 |
170 |
365 |
6,5 |
|
VC-315 |
315 |
402 |
48 |
255 |
26 |
26 |
170 |
435 |
6,5 |
|
VC-355** |
355 |
500 |
49 |
400 |
32 |
32 |
420 |
533 |
8,5 |
* Размеры F, G и J в случае комплектации вентилятора кронштейном.
** Вентилятор VC-355 поставляется только с кронштейном. Отверстие в кронштейне (J) под крепление для: VC-100...315 вертикально; VC-355 горизонтально.
Технические характеристики
|
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/ мин |
Масса, кг |
Регулятор скорости* |
||
|
без кроншт. |
с кроншт. |
||||||||
|
VC-100 |
220 |
1 |
0,07 |
0,3 |
2500 |
2,9 |
3,4 |
СРМ 250W |
- |
|
VC-125 |
0,07 |
0,3 |
2400 |
2,9 |
3,0 |
||||
|
VC-160 |
0,115 |
0,5 |
2550 |
4,5 |
4,7 |
СРМ 500W/M |
|||
|
VC-200 |
0,150 |
0,7 |
2600 |
5,3 |
5,5 |
||||
|
VC-250 |
0,20 |
0,9 |
2500 |
5,7 |
6,0 |
СРМ 500W |
|||
|
VC-315 |
0,28 |
1,3 |
2500 |
7,0 |
7,2 |
||||
|
VC-355 |
0,22 |
0,93 |
1360 |
- |
12,3 |
||||
* Подробная информация по регуляторам скорости представлена в разделе «Регуляторы скорости».
Аэродинамические характеристики
Акустические характеристики
|
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
|
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
|
VC-100 |
в канал |
71 |
57 |
60 |
69 |
65 |
59 |
55 |
48 |
41 |
|
к окружению |
55 |
39 |
41 |
42 |
48 |
52 |
47 |
37 |
30 |
|
|
VC-125 |
в канал |
70 |
60 |
60 |
67 |
64 |
58 |
57 |
51 |
51 |
|
к окружению |
51 |
38 |
42 |
38 |
45 |
40 |
44 |
39 |
40 |
|
|
VC-160 |
в канал |
74 |
52 |
60 |
67 |
71 |
65 |
62 |
60 |
50 |
|
к окружению |
59 |
29 |
38 |
37 |
56 |
55 |
49 |
47 |
37 |
|
|
VC-200 |
в канал |
73 |
56 |
59 |
67 |
67 |
66 |
64 |
60 |
53 |
|
к окружению |
58 |
41 |
37 |
43 |
48 |
56 |
48 |
43 |
36 |
|
|
VC-250 |
в канал |
74 |
54 |
60 |
67 |
66 |
67 |
67 |
63 |
55 |
|
к окружению |
53 |
39 |
32 |
35 |
46 |
49 |
48 |
44 |
32 |
|
|
VC-315 |
в канал |
77 |
56 |
59 |
67 |
67 |
71 |
72 |
68 |
66 |
|
к окружению |
56 |
35 |
24 |
34 |
43 |
50 |
53 |
48 |
41 |
|
|
VC-355 |
в канал |
80 |
56 |
69 |
70 |
75 |
74 |
72 |
70 |
68 |
|
к окружению |
60 |
32 |
32 |
39 |
59 |
49 |
48 |
49 |
40 |
|
Электрические схемы подключения
МАРКИРОВКА:
Вентилятор канальный круглый VС –100
где: VС – серия канального вентилятора;
100 – типоразмер (от 100 до 355).
Не представленные в наличии модели доступны к поставке под заказ
