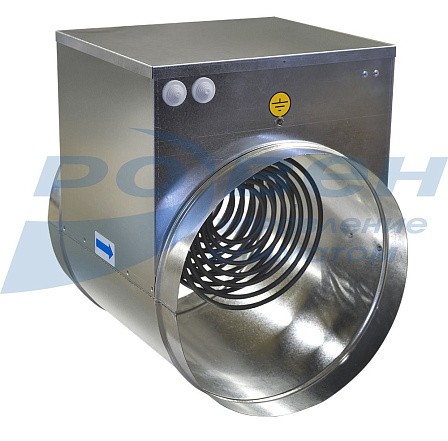

Электронагреватель ЭНК 100/2,4
Электрические канальные воздухонагреватели (электрокалориферы) представляют собой корпус, в котором расположены трубчатые электронагреватели (ТЭН). Они создают электрическое сопротивление, которое преобразует энергию в тепло. Преимущества электрических воздухонагревателей состоят в следующем: они имеют небольшой перепад давления и они недороги в установке.
Особенности:
-
Нагревательные элементы из нержавеющей стали
-
Регулировка температуры
-
Встроенные биметаллические термовыключатели
-
Оцинкованный стальной корпус
-
ТЭНы повышенной надежности
-
Температура эксплуатации -40...+40 °С
-
Класс защиты корпуса нагревателя IP 21
Габаритные и присоединительные размеры (мм)
|
Модель |
А |
В |
D |
Н |
L |
|
ЭНК 100 |
275 |
100 |
100 |
190 |
375 |
Технические характеристики круглых электрических нагревателей серии ЭНК
|
Модель |
D, мм |
Мощность, кВт |
Напряжение/ частота, В/50Гц |
Ток, А |
Минимальный расход воздуха, м³/ч |
Масса, кг |
|
ЭНК 100/2,4 |
100 |
2,4 |
220 |
10,91 |
50 |
1,8 |
Схемы подключения круглых электрических нагревателей серии ЭНК
Данные схемы подключения являются примером обязательного использования биметаллических термо-выключателей защиты нагревателя от перегрева t1, t2 в цепях управления силовой частью ЭНК. Категорически запрещается подключать электронагреватель без использования в его цепи управления силовой частью биметаллических термовыключателей защиты от перегрева t1, t2, в противном случае это может привести к пожару или несчастному случаю.
