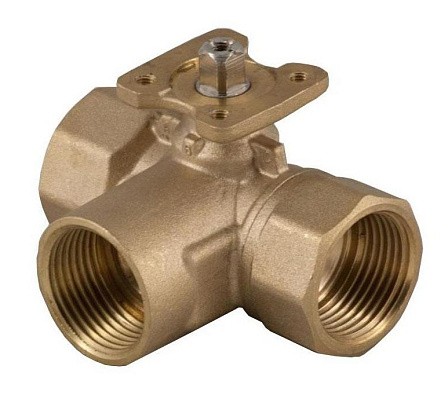

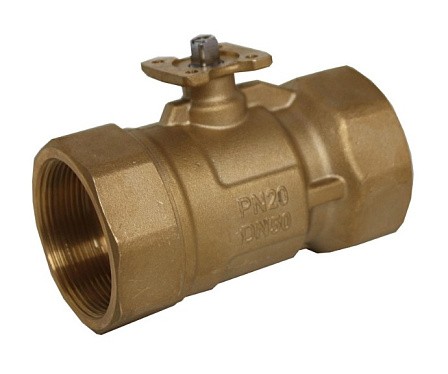

Регулирующие шаровые клапаны серии BV
Особенности и характеристики
Регулирующие шаровые клапаны серии BV с широким выбором для различный применений:
- 2-х и 3-х ходовые, смешение/разделение;
- От DN15 (1/2“) до DN50 (2“), Резьба NPT;
- Равнопроцентная характеристика и хорошая управляемость;
- Возможность выбора привода LUFBERG серии DA с пропорциональным управлением или Открыто/закрыто;
- Возможность ручного управления.
- Регулирующие шаровые клапаны серии BV разработаны с учетом высоких требований к условиям эксплуатации и имеют возможность встраивания в любые системы HVAC:
- Рабочее давление: 4,0 МПа;
- Запирающее давление: 1,4МПа;
- Максимальный рабочий перепад давления ∆p max: 0,35 МПа;
- Максимальный статический перепад давления ∆p stat: 0,25 МПа.
Регулирующие шаровые клапаны серии BV обеспечивают точный контроль при любых нагрузках в указанном диапазоне.
Литой корпус из латуни, шар из никелированной латуни, вал из латуни с двумя уплотнительными кольцами из синтетического каучука (EPDM), корректирующий диск, обеспечивающий равнопроцентную характеристику потока.
Габаритные и присоединительные размеры BV-2
|
Размер BV-2 |
G |
C |
B |
A |
|
DN25 |
1" |
89 |
60 |
42 |
|
DN32 |
1 1/4" |
104 |
70 |
52 |
Габаритные и присоединительные размеры BV-3
|
Размер BV-3 |
G |
C |
D |
B |
A |
|
DN15 |
1/2" |
61 |
47 |
47 |
27 |
|
DN20 |
3/4" |
69 |
49 |
52 |
36 |
|
DN25 |
1" |
89 |
65 |
60 |
42 |
|
DN32 |
1 1/4" |
99 |
75 |
70 |
52 |
Технические характеристики
|
Конструкция |
Модель |
Размер |
Kvs |
Масса, кг |
By-pass Kvs |
Привод DA |
|
2-х ходовые клапаны |
BV-2-25-10 |
DN25 |
10 |
0,45 |
- |
4 Нм |
|
BV-2-32-25 |
DN32 |
25 |
0,76 |
- |
8 Нм |
|
|
З-х ходовые клапаны |
BV-3-15-2,5 |
DN15 |
2,5 |
0,25 |
1,6 |
4 Нм |
|
BV-3-20-4 |
DN20 |
4 |
0,38 |
2,5 |
||
|
BV-3-20-6,3 |
6,3 |
0,38 |
4 |
|||
|
BV-3-25-10 |
DN25 |
10 |
0,65 |
6,3 |
||
|
BV-3-25-16 |
16 |
0,64 |
10 |
|||
|
BV-3-32-25 |
DN32 |
25 |
0,94 |
12,5 |
8 Нм |
Не представленные в наличии модели доступны к поставке под заказ
